※この記事は「記事4 問題集3」

ノード・ワイヤー図〈ストリング図〉の解説は：

ノード・ワイヤー図〈ストリング図〉

これより前に行うべき練習は：

今回も、「整数式の操作」で定義した整数式を扱う。諸々の定義や記法も、「整数式の操作」から引き継ぐ。整数式の構文解析木〈parse tree〉を紹介し、その応用として、整数式の構成過程〈construction process〉をふたつの部分に分ける。

構文解析木は、単に練習問題の題材ではない。符号化／コンパイルを定義する際に、構文解析木が本質的に使われる。木〈ツリー〉は、最も重要なデータ構造と言ってよい。

内容：

構文解析木
練習問題：構文解析木
構文解析木から横棒記法の図へ
練習問題：横棒記法
式の構成図と構文解析木
練習問題：構成図
セットアップと演算子導入
練習問題：セットアップと演算子導入
IXY記法
練習問題： IXY記法

構文解析木

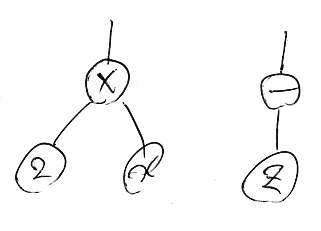

式 2x と -z を次のような図に描くことがある。

2x は 2×x なので、掛け算の二項演算子 × を上の位置に描いて、その下に 2 と x をぶら下げる。同様に、単項演算子である -（マイナス記号、負号）を上の位置に描いて、その下に z をぶら下げれば、-z の図。

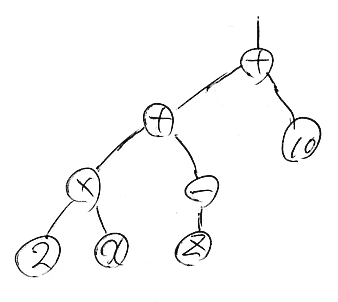

このような描き方のルールを繰り返し適用すると、(2x + -z) + 10 は次の図で表現できる。

このような図を整数式の構文解析木〈parse tree〉と呼ぶ。

構文解析木はノード・ワイヤー図の一種で：

末端のノードラベルは、非負整数か変数の文字。
末端以外のノードラベルは演算子記号（+, ×, -）。
ワイヤーラベルは書かなくてよい。書きたいなら、注釈として中間の式（部分式、subexpression）を書いてもよい。（参考：型つき〈typed〉の式では、ワイヤーラベルに型を書く。）
描画方向は ↑→ 。

練習問題：構文解析木

次の整数式の構文解析木を描け。

a + (2b + -1)
((2x + -z) + 10) + (a + (2b + -1))
(6 + a)t
-(xx)
(6 + a)t + -(xx)
y² + x²
x + -x
(x² + 2(xy)) + y²
(a + b) + c
a + (b + c)
((a + b) + c)(a + (b + c))
2s² + -(2s) + -2

構文解析木を描く練習問題は、自分でいくらでも作れるので、必要があれば追加の問題をやって、概念と描き方に慣れる。

構文解析木から横棒記法の図へ

構文解析木はノード・ワイヤー図なので、横棒記法の図に描き換えることができる。構文解析木の描画方向が↑→なので、横棒記法の図も↑→で描くことにする。つまり、段を下から上に昇るように読む。慣れ親しんだ上から下ではないので注意。ただし、上から下に向かって“分解していく”とは読める。

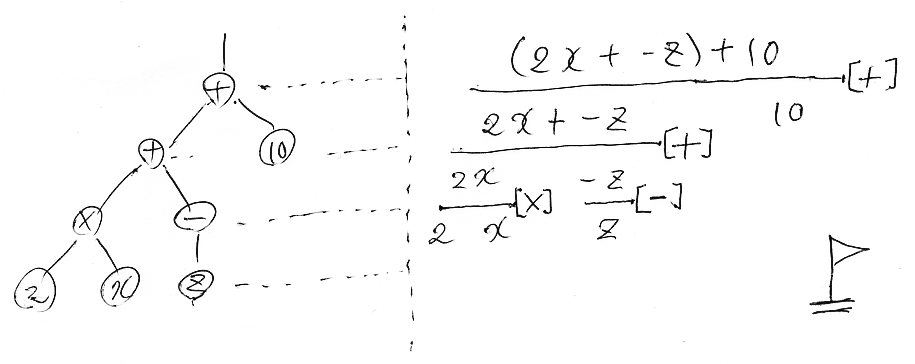

描き換えの方法は次図の例を見れば明らかだろう。

演算子記号の'-'と横棒の'-'がまぎれないように、演算子は角括弧で囲むことにした。

          (2x + -z) + 10
      ---------------------[+]
        2x + -z        10
   ---------------[+]
    2x       -z
 ------[×] -----[-]
  2  x        z

練習問題：横棒記法

「練習問題：構文解析木」の整数式を、すべて横棒記法の図で描け。描画方向は↑→。

式の構成図と構文解析木

「整数式の操作」で描いたような、整数式がどのようにして組み立てられるかを示した図を、式の構成図〈construction diagram〉と呼ぶことにする。構成の際に使われる基本操作は、sum, prod, opp, dup, swap, id である。

式の構文解析木は、次の変形で式の構成図になる。

描画方向を、↑→ から ↓→ に変更する。
ラベルを、'+'から'sum', 'prod'から'×', '-'から'opp' へと書き換える。

構文解析木では、dup, swap, id 操作は使われない。

練習問題：構成図

「練習問題：構文解析木」、「練習問題：横棒記法」で描いた構文解析木を、描画方向とラベルを変更することにより、構成図に描き換えよ。図法は、ノード・ワイヤー図でも横棒記法の図でもどっちでも（あるいは両方描いても）よい。以下、図法の指定がないときは、好きにしてよい。

セットアップと演算子導入

「整数式の操作」において、x, y |→| y² + x² という入出力を持つ構成図として次の図を挙げた。

   x           y
 ----- dup   ----- dup
  x  x        y  y
 ------ prod ------ prod
   xx         yy
  --------------- swap
   yy    xx
  ---------- sum
   yy + xx

この図の描画方向とラベルを変更してみる。

   yy + xx
  ----------[+]
   yy    xx
  ---------------[swap]
   xx         yy
 ------[×] ------[×]
  x  x        y  y
 -----[dup]  -----[dup]
   x           y

swap, dup が混じっているので、構文解析木にはならない。yy + xx の構文解析木は、

     yy + xx
   ------------[+]
   yy       xx
  ----[×] ----[×]
   y y      x x

構文解析木の入出力は、y, y, x, x |→| y² + x² なので、入出力が食い違っている。この違いを解消するには、x, y |→| y, y, x, x という構成図を作ればよい。例えば、次の図がその例である（描画方向が↑→であることに注意）。

  y  y       x  x
 -----[dup] -----[dup]
   y         x
  -------------[swap]
   x        y

入出力が x, y |→| y, y, x, x であるような構成図では、dup, swap, id しか使わない。dup, swap, idだけで構成された構成図をセットアップ〈setup〉の構成図と呼ぶことにする。

一方、構文解析木から作られる構成図は、演算子（+, ×, -）を導入していくので、演算子導入〈operator introduction〉の構成図と呼ぶことにする。

今までの考察から、整数式の構成図は、セットアップの構成図の後に、演算子導入の構成図（構文解析木）を繋げた形に出来ることが分かった。

     yy + xx
   ------------[+]
   yy       xx
  ----[×] ------[×]  演算子導入
  y y       x x   〜〜〜〜〜〜〜〜〜〜
 -----[dup] -----[dup] セットアップ
   y         x
  -------------[swap]
   x        y

練習問題：セットアップと演算子導入

次のような入力列／出力列を持つような構成図を、セットアップの構成図の後に、演算子導入の構成図（構文解析木）を繋げた形で描け。描画方向は↑→とする。

x |→| x + -x
x, y, 2 |→| (x² + 2(xy)) + y²
a, b, c |→| (a + b) + c
a, b, c |→| a + (b + c)
c, b, a |→| ((a + b) + c)(a + (b + c))
s, 2 |→| 2s² + -(2s) + -2
y, x |→| x + y, x + -y
s, t, 2 |→| 2s² + -(2s) + -2, 2t² + -(2t) + -2

IXY記法

構成図のセットアップ部分では、dup, swap, id しか使わない。この3種の操作を1文字に短縮表記する。

idを I と書く。
swapを X と書く。
dupを Y と書く。

これらの1文字は象形文字（意味はすぐ分かる）として使う。

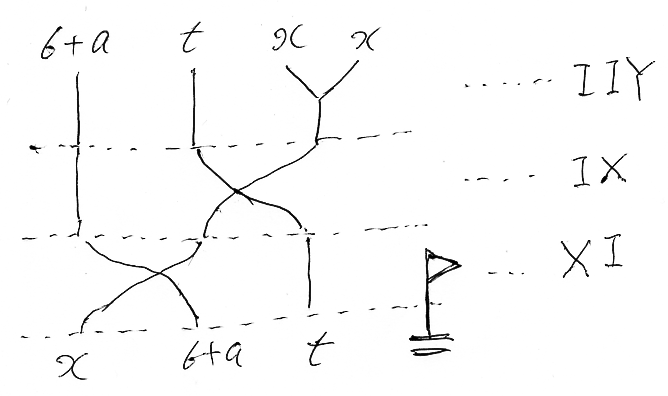

テキスト記法において、例えば id $\otimes$ id $\otimes$ dup は短く I $\otimes$ I $\otimes$ Y と書ける。さらに、 $\otimes$ は省略可能として、IIY と書く。(swap $\otimes$ id);(id $\otimes$ swap);(id $\otimes$ id $\otimes$ dup) は、XI;IX;IIY と書けるが、';'の代わりに' $\circ$ 'を使うと：
