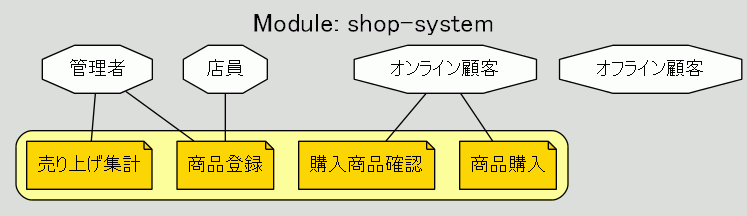

ユースケース図もどき

まーまー、ソレラシイかな。

原寸大画像

// -*- coding: utf-8 -*-

/*

 * http://www.atmarkit.co.jp/im/carc/serial/renew_uml08/renew_uml08.html

 * の図1をベースに修正したもの

 */
module shop-system in cara;


userrole 管理者;

userrole 店員;

userrole オンライン顧客;

userrole オフライン顧客;


state 商品購入     for オンライン顧客  :: deferred links {

  + 購入 --> 購入処理.実行;

  + キャンセル --> ホーム.取得;

};
state 購入商品確認 for オンライン顧客  :: deferred links {

  // まだ定義してない

};
state 商品登録     for [店員, 管理者]  :: deferred;

state 売り上げ集計 for 管理者          :: deferred;
